Како може трослојната емајлирана жица да ја подобри електричната изолација и ефикасноста на намотување

Хуајинг, се развива специјализиран производител на изолирана жицаТрослојна емајлирана жицаза апликации кои бараат сигурна електрична изолација, постојана спроводливост и прецизни перформанси на намотување. Разбирањето на неговата градба, процесот на производство и критериумите за избор им помага на инженерите и тимовите за набавки да изберат соодветна жица за компактна електрична и електронска опрема.

Трослојната емајлирана жица е дизајнирана да комбинира електрична спроводливост со повеќе заштитни изолациски слоеви. Неговата изведба зависи од димензиите на проводникот, материјалите за обложување, дебелината на изолацијата, адхезијата и конзистентноста на производството. За инженерите кои дизајнираат трансформатори, индуктори, намотки и други електромагнетни компоненти, овие карактеристики влијаат на ефикасноста на намотувањето, електричната доверливост и долгорочната оперативна стабилност. Овој водич ги објаснува принципите на работа, клучните предности, производствените размислувања, сценаријата за примена и факторите за купување поврзани со жица за намотување со трослојна изолација. Исто така, ги воведува производствените способности на Huaying и обезбедува практични прашања што купувачите треба да ги постават пред да изберат спецификација на жица.

Содржина

1. Што е трослојна емајлирана жица?
2. Како функционира неговата структура и состав на материјалот?
3. Кои се главните предности во изведбата?
4. Како се произведува трослојна емајлирана жица?
5. Каде се користи трослојна емајлирана жица?
6. Како ги споредувате спецификациите за жици?
7. Како треба купувачите да ја изберат вистинската жица?
8. Што треба да знаете за Хуајинг?
9. Најчесто поставувани прашања
10. Заклучок

1. Што е трослојна емајлирана жица?

Трослојна емајлирана жица е проводна жица дизајнирана со повеќе изолациски премази или слоеви за да помогне во електрично изолирање на проводникот од околните компоненти. Во зависност од дизајнот на производот, проводникот може да биде изработен од бакар или друг одреден спроводлив материјал, додека системот за изолација се избира според електрични, топлински и механички барања.

За разлика од проводникот заштитен со еден слој, дизајнот на изолација со три слоја обезбедува повеќе заштитни бариери. Оваа конструкција може да ја подобри доверливоста на изолацијата и да им помогне на производителите да развијат компактни електромагнетни компоненти каде што просторот за намотување е ограничен.

Терминот не треба да се меша со секој тип на жица со тројна изолација. Емајлираната жица за намотување и жица со тројна изолација може да имаат различни системи за обложување, методи на градба и барања за усогласеност. Оттука, купувачите треба да ја потврдат точната структура на производот наместо да претпоставуваат дека сите трислојни жици имаат идентични карактеристики на изведба.

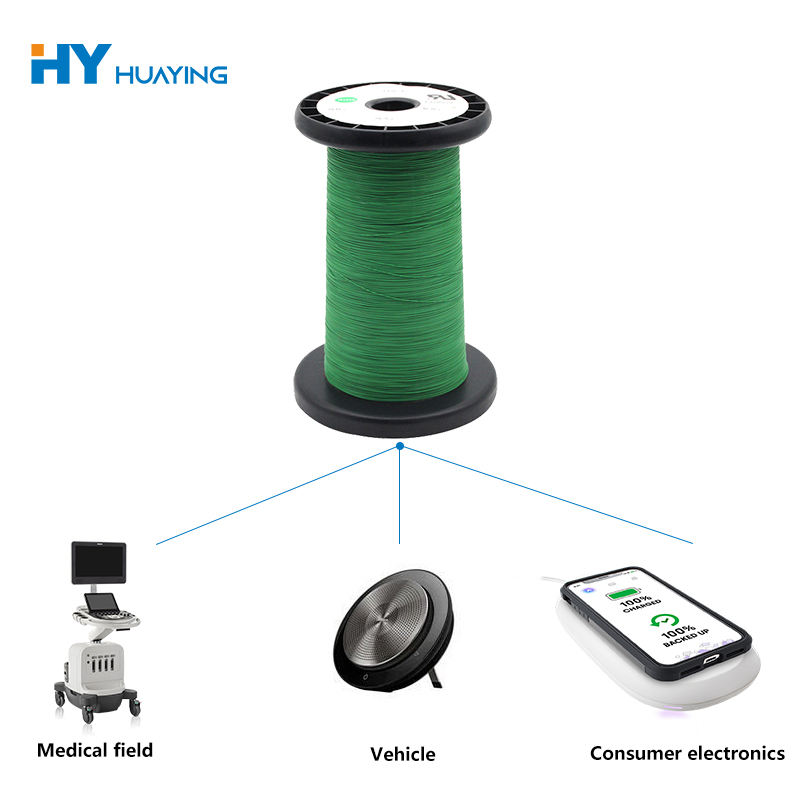

За повеќе информации за достапниот производ, посетете ја страницата за производот Huaying Triple-Layer Enameled Wire.

2. Како функционира неговата структура и состав на материјалот?

Изведбата на трослојната жица за намотување зависи од тоа како функционираат заедно проводникот и системот за изолација. Секоја компонента придонесува за севкупните електрични и механички карактеристики на жицата.

• Проводно јадро:Пренесува електрична струја низ ликвидацијата. Материјалот на спроводникот, димензиите на попречниот пресек и конфигурацијата на жиците влијаат на електричниот отпор и способноста за носење струја.
• Примарен изолационен слој:Обезбедува почетна електрична бариера помеѓу проводникот и соседните свиоци или компоненти.
• Средно изолационен слој:Додава уште една заштитна бариера и придонесува за целокупниот систем за изолација.
• Надворешен изолационен слој:Помага во заштитата на основните слоеви при ракување, намотување и склопување, во зависност од својствата на материјалот.

Вистинскиот состав варира според спецификацијата на производот. Информациите за производот на Huaying опишуваат производствен процес кој вклучува полиамиден филм, облога со прскање со висока изолација и фиберглас. Купувачите треба да ја потврдат прецизната секвенца на материјалот и конструкцијата за избраниот модел пред да го вградат во дизајнот.

Дебелината на изолацијата е особено важна. Премногу тенка изолација може да не ги исполни потребните диелектрични перформанси, додека непотребната густа изолација може да го зголеми дијаметарот на готовиот жица и да го намали просторот достапен за намотување. Урамнотежениот дизајн поддржува и електрична доверливост и ефикасно пакување на компонентите.

3. Кои се главните предности во изведбата?

Сигурна електрична изолација

Повеќе слоеви на изолација може да обезбедат дополнителна заштита од електричен контакт помеѓу соседните проводници и околните компоненти. Вистинската диелектрична јачина зависи од материјалите за изолација, дебелината, квалитетот на производството и условите за тестирање. Инженерите треба да го потврдат потребниот отпорен напон и важечките стандарди пред да одобрат жица за безбедносно-критична опрема.

Потенцијал за компактни дизајни на намотување

Онаму каде што системот за изолација ги исполнува барањата за електрична енергија на апликацијата, внимателно оптимизираната конструкција на жица може да помогне да се намали потребата од дополнителни материјали за изолација. Резултирачките заштеди на простор зависат од дизајнот на компонентата и специфичните барања за изолација; тие не треба да се претпоставуваат без прегледување на релевантните стандарди.

Конзистентен квалитет на производството

Еднообразните димензии на проводникот и изолационите облоги поддржуваат предвидливо однесување на намотувањето. Дефектите на облогата, неконзистентните дијаметри или слабата адхезија може да создадат проблеми за време на автоматското намотување и може да влијаат на веродостојноста на готовата компонента.

Долгорочни размислувања за трошоците

Изборот на жица треба да има повеќе од почетната куповна цена. Конзистентниот квалитет може да помогне да се намалат производствените дефекти, преработката и одржувањето поврзани со дефекти поврзани со изолацијата. Вистинската корист од трошоците зависи од условите за примена, животниот век на производот, производствениот принос и квалитетот на алтернативните материјали што се оценуваат.

Овие придобивки се условени со избор на соодветна спецификација и проверка на нејзината изведба. Ниту еден дизајн на изолација ја елиминира потребата за соодветна електрична заштита, тестирање и безбеден дизајн на опрема.

4. Како се произведува трослојна емајлирана жица?

Конзистентноста на производството е од суштинско значење бидејќи проводникот и изолацијата мора да останат униформни по должината на завршената жица. Huaying опишува неколку важни фази во неговиот производствен процес.

1. Цртеж на жица:Проводниот материјал се влече до бараните димензии. Квалитетот на површината и конзистентноста на димензиите се важни за последователните операции на обложување.
2. Греење:Контролираната термичка обработка може да ги прилагоди механичките својства на проводникот, помагајќи му да ги постигне карактеристиките потребни за намотување и понатамошна обработка.
3. Апликација за изолација:Материјалите за обложување или изолација се нанесуваат според наведената конструкција на производот. Униформното покривање помага да се ограничат тенките точки и другите потенцијални дефекти.
4. Контрола на дебелина:Производителот ги контролира димензиите на изолацијата за да го постигне потребниот завршен дијаметар и електрични перформанси.
5. Лекување:Онаму каде што системот за обложување бара стврднување, контролираната обработка помага да се развијат наменетите својства на облогата и адхезијата.
6. Завршна проверка:Соодветните димензионални, визуелни, електрични и механички проверки помагаат да се потврди усогласеноста со спецификацијата на производот.

Страницата за производот на Huaying известува за точност за контрола на дебелината од ±0,005 mm за опишаниот процес на обложување. Купувачите треба да ја потврдат референцата за мерење, применливиот модел и методот на проверка кога ја користат оваа бројка како услов за набавка.

За инженерските тимови, најкорисната документација за квалитет вклучува дефинирана спецификација на производот, критериуми за инспекција, информации за следливост каде што се достапни и резултати од тестот релевантни за наменетата апликација.

5. Каде се користи трослојна емајлирана жица?

Трослојната изолирана жица за намотување може да се земе предвид за електрични и електронски производи во кои се важни сигурноста на изолацијата, компактното намотување и конзистентната спроводливост. Соодветноста зависи од реалните спецификации на жицата и работните услови на опремата.

• Трансформатори:Проводниците за намотување мора да ги исполнуваат барањата за напон, температура, изолација и димензии на компонентата.
• Индуктори и гуши:Соодветната жица за намотување поддржува дизајни на магнетни компоненти што се користат во кола за конверзија и филтрирање на енергија.
• Префрлување на напојување:Карактеристиките на изолацијата и проводниците мора да бидат компатибилни со фреквенцијата на префрлување, напонот на напонот, термичките услови и применливите безбедносни барања.
• Електронска опрема:Компактните модули за напојување и другите електрични склопови може да имаат корист од жица за намотување избрана за ограничен простор за инсталација.
• Индустриски електрични системи:Прилагодените компоненти за намотување бараат спецификации за жици кои се совпаѓаат со нивните работни циклуси и условите на животната средина.

Пред да изберат жица за која било од овие апликации, инженерите треба да го проценат порастот на температурата, електричниот стрес, напнатоста на намотувањето, работната фреквенција, изложеноста на влага и релевантните барања за сертификација. Соодветноста на производот за еден трансформатор или напојување не автоматски ја утврдува соодветноста за секој дизајн.

6. Како ги споредувате спецификациите за жици?

Споредувањето на спецификациите е посигурно отколку изборот на жица само врз основа на името на производот. Следната табела ги сумира главните параметри што купувачите треба да ги разгледаат.

Хуајинг објавува примери на конфигурации на проводници, цели на вкупниот дијаметар и вредности на отпорност на проводникот на својата страница на производот. Бидејќи вредностите се специфични за моделот, купувачите треба да ја консултираат оригиналната табела со спецификации и да побараат потврда пред да користат која било бројка во инженерските пресметки.

Референца: Спецификации за трослојна емајлирана жица од Huaying.

7. Како треба купувачите да ја изберат вистинската жица?

Изборот на правилната жица започнува со апликацијата, а не со општо тврдење за перформансите на изолацијата. Тимовите за набавки и дизајнерските инженери можат да ја користат следната листа за проверка за да ги намалат соодветните опции.

• Дефинирајте ги електричните барања:Наведете работен напон, очекувана струја, фреквенција, барања за издржување на диелектрик и прифатлив отпор.
• Потврдете ги термичките услови:Воспоставете ја очекуваната работна температура, пораст на температурата, методот на ладење и работниот циклус.
• Проверете ги ограничувањата на намотување:Определете го достапниот прозорец за намотување, потребниот завршен дијаметар, радиусот на свиткување и ограничувањата на производната опрема.
• Проверете го системот за изолација:Побарајте детали за материјалите на слојот, толеранциите на дебелината, адхезијата и релевантните методи за електрично тестирање.
• Прегледајте ги потребите за усогласеност:Идентификувајте ги стандардите и одобренијата потребни за готовата опрема и дестинацијата на пазарот.
• Оценете ја конзистентноста на производството:Прашајте за процедурите за инспекција, конзистентноста на серијата, пакувањето и документацијата за следливост.
• Побарајте примероци кога е соодветно:Тестирајте ја жица за примерок користејќи го вистинскиот процес на намотување и дизајнот на компонентите пред да го одобрите обемот на производство.

Јасното техничко истражување треба да вклучува цртежи или димензионални цели, годишна или сериска побарувачка, работни услови, потребни стандарди и какви било посебни очекувања за пакување или испорака. Оваа информација му помага на добавувачот да одреди дали постоечкиот модел е соодветен или дали приспособената спецификација има потреба од евалуација.

8. Што треба да знаете за Huaying?

Huizhou Huaying Electronic Technology Co., Ltd. снабдува производи со изолирана жица и го опишува својот фокус на развој на производи, квалитет на производство и поддршка на клиентите. Според информациите за производот на компанијата, нејзиниот процес на производство со трослојна емајлирана жица вклучува цртање на жици, жарење, примена на изолација, контролирано стврднување и контрола на димензиите.

Компанијата исто така известува дека има повеќе од 10 патенти и тим за истражување и развој од над 20 луѓе. Овие бројки пријавени од компанијата даваат позадина за нејзините наведени развојни способности, но купувачите треба да побараат релевантна документација кога е потребна сопственост на патент, технички квалификации или други докази за одобрување од добавувачот.

При оценувањето на Huaying или друг добавувач на жица, тимовите за купување треба да земат предвид повеќе од ингеренциите на компанијата. Најважните прашања се однесуваат на тоа дали предложената жица се совпаѓа со апликацијата, дали се достапни потребните записи за квалитет и дали примероците и производните серии можат постојано да ги исполнуваат договорените спецификација.

За детали специфични за производот, користете ја официјалната страница Huaying Triple-Layer Enameled Wire како почетна точка за техничка дискусија.

9. Често поставувани прашања

1. Која е главната цел на трослојната емајлирана жица?

Неговата примарна цел е да комбинира проводно јадро со повеќе слоеви на изолација, помагајќи да се оддели електрично проводникот од соседните свиоци и околните компоненти. Вистинското ниво на заштита зависи од конструкцијата на жицата, својствата на материјалот и проверените резултати од тестот.

2. Дали трослојната емајлирана жица е иста со жица со тројна изолација?

Не мора. Термините може да ги опишат сродните производи, но проводникот, материјалите за изолација, методот на обложување и барањата за усогласеност може да се разликуваат. Секогаш потврдувајте ја деталната конструкција и применливиот стандард на производот пред да ги третирате двете како заменливи.

3. Кои фактори ги одредуваат електричните перформанси на жицата?

Важни фактори ги вклучуваат материјалот и димензиите на проводникот, електричниот отпор, дебелината на изолацијата, диелектричната јачина, температурниот рејтинг и конзистентноста на производството. Перформансите мора да се проценат користејќи ги спецификациите и условите за тестирање релевантни за наменетата опрема.

4. Дали трослојната емајлирана жица може да се прилагоди?

Приспособувањето може да биде можно во зависност од можностите на производителот и барањата за производство. Купувачите треба да ја дадат целната големина на проводникот, завршениот дијаметар, барањата за изолација, електричните параметри и очекуваната количина на нарачка за да се утврди изводливоста.

5. Како купувачите можат да го потврдат квалитетот на производот пред да направат нарачка на големо?

Побарајте го тековниот лист со технички податоци, релевантните инспекциски записи и достапната документација за усогласеност. Онаму каде што е соодветно, проценете ги примероците преку проверки на димензиите, испитувања на намотување и електрични тестови спроведени според барањата на апликацијата.

6. Кои информации треба да бидат вклучени во барањето за понуда?

Вклучете го бараниот модел или цртеж на жица, димензиите на проводникот, конструкцијата на изолацијата, целните електрични перформанси, важечките стандарди, количината на нарачка, дестинацијата за испорака и сите барања за тестирање или пакување. Целосното барање ги прави поефикасни техничката евалуација и понудата.

10. Заклучок

Трослојната емајлирана жица може да поддржува електрични дизајни кои бараат сигурна изолација, постојана спроводливост и ефикасно намотување. Изборот на вистинскиот производ бара внимателна споредба на димензиите на проводникот, конструкцијата на изолацијата, диелектричните перформанси, термичките граници и квалитетот на производството. Со потврдување на овие фактори пред производството, инженерите и тимовите за набавки можат да ги намалат неусогласеноста на спецификациите и да донесат поинформирани одлуки за купување. Ако набавувате изолирана жица за намотување за трансформатори, индуктори или други електрични апликации,контактирајте со Хуајингда разговарате за вашите технички барања, да побарате спецификации на производот и да истражите соодветно решение за вашиот проект.
